Ersatzteile	PLC 50 Cross

Info
Zubehör
Prospekt
Bilder
Presse

Handbuch
Wartung
Technik
Ersatzteile
Gebrauchte

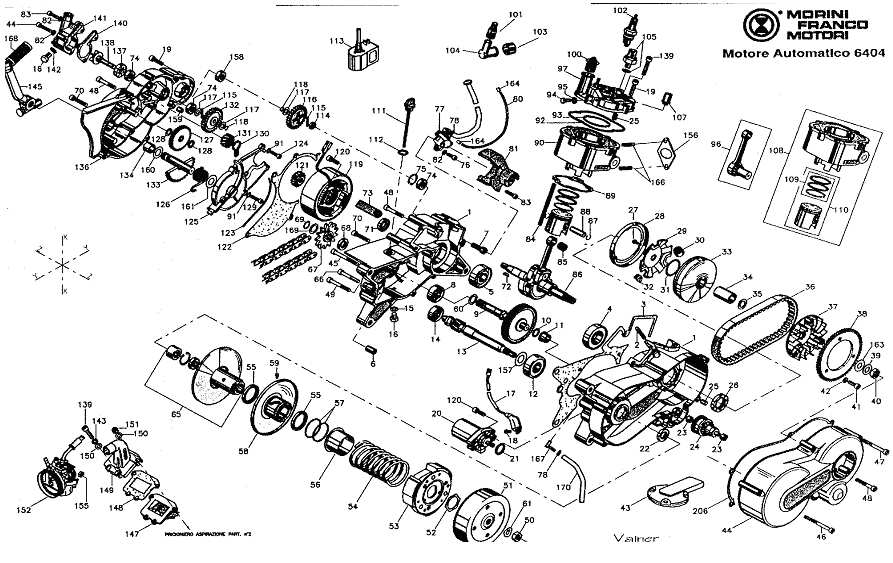

Motor Morini APM

Nr	Motor	ET Nr.	Stk.	Bezeichnung
	006404	* 151024	1,0	CLAMP FOR PIAGGIO OIL TUBE
	006404	* 164241	1,0	CLUTCH COVER GASKET, AUTOMATIC
	006404	* 230177	1,0	SCOOTER COMPL. PISTON, OVERSIZED 0.5 2ND VERS.
	006404	* 230178	1,0	SCOOTER COMPL. PISTON, OVERSIZED 1 2ND VERS
	006404	* 260117	1,0	SCOOTER GASKET SET + 0,5
	006404	* 260118	1,0	SCOOTER GASKET SET + 1
	006404	* 260533	1,0	SET OF SEALS A.P.M.
	006404	* 260647	1,0	SET OF GASKETS A.P.M.
001	006404	120604	1,0	AUTOMATIC COMPLET CRANKCASE
002	006404	235030	2,0	STUD BOLT
003	006404	164239	1,0	CRANKCASE GASKET, AUTOMATIC
004	006404	126036	1,0	BEARING 6205 TN9C3 25X52X1
005	006404	126018	1,0	20X47X14 BEARING
006	006404	268148	2,0	CRANKCASE LOCATING PIN
007	006404	101191	1,0	OIL PUMP SHAFT
008	006404	126029	1,0	6202 C3 15X35X11 BEARING
009	006404	101195	1,0	SECONDARY TRANSM.SHAFT, AUTOMATIC
010	006404	25404006	1,0	WASHER
011	006404	115003	1,0	BUSH
012	006404	126019	1,0	17X47X14 BEARING
013	006404	101194	1,0	PRIMARY SHAFT,AUTOMATIC
014	006404	126016	1,0	BEARING
015	006404	164175	1,0	DISCHARGE GASKET
016	006404	294132	2,0	TE 8X10 SCREW
017	006404	127269	1,0	AUT. STARTER MOTOR WIRING
018	006404	141908	1,0	AH50 M4X6 SCREW
019	006404	291986	6,0	TCE 6X25 SCREW
020	006404	200085	1,0	COMPL.STARTER MOTOR AH50
022	006404	106034	1,0	15,9X27X5 SEAL
023	006404	115054	2,0	BUSHING
024	006404	250036	1,0	PINION GEAR ASSI 50CC
025	006404	167008	4,0	MO2 COVER DOWEL
026	006404	106030	1,0	25X37X6 SEAL
027	006404	296021	3,0	TCB 4X8 DIN 7986 SCREW
028	006404	124159	1,0	HALF-PULLEY COVER
029	006404	135047	1,0	PLATE
030	006404	250035	6,0	ROLLER
031	006404	104040	1,0	RING
032	006404	237090	3,0	SLIPPER
033	006404	260081	1,0	COMPL. FRONT HALF-PULLEY
034	006404	136077	1,0	SPACER, MOVABLE DRIVE
035	006404	25416308	1,0	WASHER
036	006404	127259	1,0	AUTOMATIC ENGINE BELT
037	006404	268171	1,0	FIXED HALF-PULLEY
038	006404	127258	1,0	STARTER CROWN, AUTOMATIC
039	006404	254112	1,0	WASHER
040	006404	131015	1,0	NUT
041	006404	291982	3,0	TCE 6X16 SCREW
042	006404	254035	3,0	CHAMFERED WASHER,ZINC.-PLATED WHITE
043	006404	118014	1,0	CLUTCH COVER COOLING PIPE ASSY - P1
044	006404	124199	1,0	CLUTCH COVER, AUTOMATIC
045	006404	291993	1,0	TCE 6X60 SCREW
046	006404	291994	2,0	TCE 6X65 SCREW
047	006404	291992	2,0	TCE 6X55 SCREW
048	006404	291989	4,0	TCE 6X40 SCREW
049	006404	291991	2,0	TCE 6X50 SCREW
050	006404	131029	1,0	HEXAGON NUT M10X1,25
051	006404	120622	1,0	COMPLETE CLUTCH BELL, ADLER
052	006404	133044	1,0	NUT M28X1 H4 ADLER
053	006404	150071	1,0	COMPLETE CLUTCH 50CC ADLER
054	006404	201135	1,0	ADLER HALF PULLEY SPRING
055	006404	106029	2,0	32,1X41X4 SEAL
056	006404	268123	1,0	CUP
057	006404	107017	2,0	39,7X1,5 OR
058	006404	260020	1,0	PULLEY-HEMI BACH
059	006404	257063	3,0	ROLLER
060	006404	25400506	1,0	WASHER
061	006404	254166	1,0	SPRING WASHER
065	006404	260047	1,0	PULLEY-HEMI BACH
066	006404	291990	2,0	TCE 6X45 SCREW
067	006404	232599	1,0	Z13 SPROCKET,AUTOMATIC
068	006404	106008	1,0	15X24X5 SEAL
069	006404	105029	1,0	14X1,2 DIN 471 CIRCLIP
070	006404	291988	6,0	TCE 6X35 SCREW
071	006404	106033	1,0	16,5X27X6 SEAL
072	006404	127002	1,0	SPROCKET KEY
073	006404	163057	1,0	RUBBER
074	006404	126037	3,0	BEARING 8X22X7
075	006404	104050	1,0	D.22 CIRCLIP
076	006404	291956	2,0	TCE 5X14 SCREW
077	006404	230067	1,0	PUMP PLA S 25 REG. 12025, AUTOMATIC
078	006404	151007	2,0	CLAMP
080	006404	277119	1,0	DELIVERY PIPE TO MIXER
081	006404	124202	1,0	OIL PUMP CAP
082	006404	254012	5,0	D 5 WASHER
083	006404	291958	3,0	TCE5X18 SCREW
084	006404	235036	4,0	STUD BOLT SCOOTER H2O
085	006404	161025	1,0	10X14X12,5 CAGE
086	006404	100128	1,0	CRANKSHAFT, AUTOMATIC
087	006404	104033	2,0	PIN HOLDING RING
088	006404	268118	1,0	50CC PIN
089	006404	164242	1,0	CYL.BASE GASKET, AUTOMATIC
091	006404	254050	5,0	D 5 WASHER
092	006404	107021	1,0	OR SEAL
093	006404	107022	1,0	OR SEAL
094	006404	296065	1,0	TE 6X10 WATER DRAIN SCREW
095	006404	164069	1,0	ALUMINIUM GASKET
096	006404	110035	1,0	SCOOTER COMPLETE CONNECTING ROD 2ND VERS
097	006404	275080	1,0	WATER-COOLED HEAD, SCOOTER ENGINE
100	006404	277078	1,0	G304 THERMOSTAT
102	006404	127274	1,0	CHAMPION SPARK PLUG FOR SCOOT.
103	006404	163058	1,0	SPARK PLUG RUBBER
104	006404	237135	1,0	PROTECTED SPARE PLUG CONNECTION
105	006404	277105	1,0	THERMISTOR FOR 6M THERMOMETER
107	006404	133036	4,0	NUT HEAD
108	006404	774057	1,0	CYLINDER +A.P.M. PISTON VERSION
109	006404	260111	1,0	50CC SCOOTER PISTON RINGS KIT V/99
110	006404	230185	1,0	COMPL.SCOOTER V/99 PISTON
111	006404	270080	1,0	CAP WITH OIL DIPSTICK
112	006404	164026	1,0	OIL FEED GASKET
113	006404	141065	1,0	APM EL. TRANSDUCER
114	006404	136092	1,0	OIL PUMP SPACER
115	006404	257058	2,0	D2,5X21,8 ROLLER
116	006404	181242	1,0	PUMP GEAR
117	006404	25409504	3,0	WASHER
118	006404	105030	2,0	D8 E DIN 471 CIRCLIP
119	006404	290136	1,0	FLYWHEEL, AUTOMATIC
120	006404	291984	5,0	TCE 6X20 SCREW
121	006404	181240	1,0	FLYWHELL STOP GEAR
122	006404	164240	1,0	FLYWHEL COVER GASKET
123	006404	164243	1,0	O-RING FOR COUNTER COVER
124	006404	291957	1,0	TCE5X16 SCREW
125	006404	124201	1,0	SUPPORT COVER, AUTOMATIC
126	006404	201132	1,0	RETURN SPRING FOR STARTING
127	006404	181151	1,0	INTERMEDIATE GEAR
128	006404	25400904	3,0	WASHER
129	006404	291959	4,0	TCE 5X20 SCREW
130	006404	201088	1,0	DOG SPRING
131	006404	181153	1,0	DOG GEAR
132	006404	181222	1,0	PUMP GEAR G60
133	006404	100131	1,0	COMPL.STARTER SHAFT, AUTOM.
134	006404	115067	1,0	STARTER SHAFT BUSHING
136	006404	124200	1,0	AUTOMATIC FLYWHEEL COVER
137	006404	106037	1,0	12X28X7 OIL RING
138	006404	100130	1,0	PUMP SHAFT WITH FAN
139	006404	291987	5,0	TCE 6X30 SCREW
140	006404	164151	1,0	G304 PUMP COVER GASKET
141	006404	124153	1,0	CAP PUMP
142	006404	164008	1,0	OIL DISCHARGE GASKET
143	006404	254017	4,0	D 6 SPLIT WASHER
144	006404	291962	2,0	TCE 5X30 SCREW
145	006404	190045	1,0	STARTING LEVER, AUTOMATIC ENGINE
147	006404	290508	1,0	G304 REED VALVE
148	006404	164150	1,0	G304 CARBURETTOR CONNECTION GASKET
149	006404	251102	1,0	G30 D14 CARBURETOR CONNECTION
150	006404	254001	6,0	D 6 WASHER
151	006404	131022	2,0	NUT
152	006404	120831	1,0	SHA14/12 N R...CARBURATOR
155	006404	133004	1,0	M6 H4 NUT
157	006404	25404106	1,0	WASHER
158	006404	126038	1,0	BEARING 8X22X7 2RS1C3
159	006404	268127	2,0	PIN SUPPORT
160	006404	25404709	1,0	WASHER
161	006404	25406404	1,0	WASHER
163	006404	25416408	1,0	SPACE WASHER 12X25X
164	006404	201131	2,0	HOSE CLIP
165	006404	257087	1,0	REGULATOR
166	006404	235021	2,0	STUD BOLT
167	006404	251126	1,0	OIL CONNECTION
168	006404	163028	1,0	STARTING LEVER RUBBER WASHER
169	006404	25409107	1,0	WASHER
170	006404	277110	1,0	OIL BREATHER PIPE
171	006404	120607	1,0	AIR BOX S1A
201	006404	251129	2,0	CONNECTION
203	006404	163051	1,0	SPARK PLUG RUBBER0,21
204	006404	164133	1,0	S5 NEW DISCHARGE GASKET
205	006404	133022	2,0	DISCHARGE NUT
304	006404	141080	1,0	CDI DOUBLE REVOLUTION LIMITER

Fahrwerk

Rahmen

Bild Nr.	Teilebezeichnung	Ersatzteil Nr.	Anz.
1	Rahmen komplett	FE005,001	1
176	Gummibock A20-B10-E10-M6	ACC054,002	6

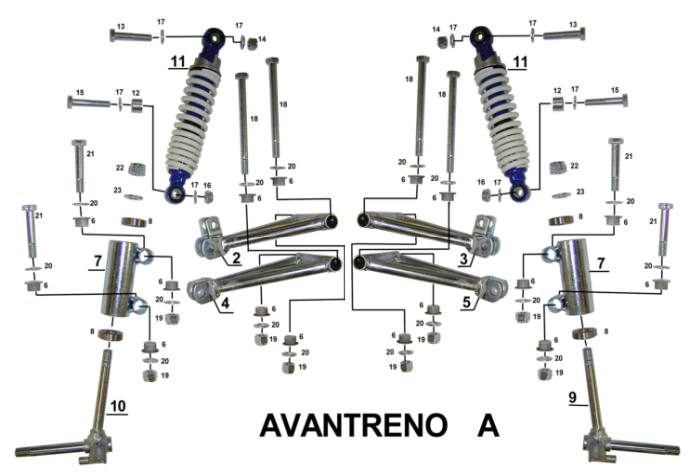

Vorderachse

Bild Nr.	Teilebezeichnung	Ersatzteil Nr.	Anz.
2	Querlenker oben rechts	FE005,005	1
3	Querlenker oben links	FE005,006	1
4	Querlenker unten rechts	FE005,007	1
5	Querlenker unten links	FE005,008	1
6	Lagerbuchse D=25X12	ACC038,001	16
7	Achsschenkelführung rechts/links	FE005,009	2
8	Lager 6202 2RS	ACC027,001	4
9	Achsschenkel rechts	FE005,010	1
10	Achschenkel links	FE005,011	1
11	Federbein vorne Komplett	ACC030,001	2
12	Distanzhülse D 20X15 Bohrung 10mm	ACC038,013	2
13	Schraube M 10X50 PF	VI.TE10X50PF	2
14	Stopmutter AU M10	VI.DADOAUM10	2
15	Schraube 10X55 PF	VI.TE10X55PF	2
16	Stopmutter AU M10 BASSO	VI.DADOAUM10B	2
17	Unterlegscheibe M10	VI.RONPIAM10	8
18	Schraube 12 X 170 PF tagliate a 143	VI.TE12X170PF	4
19	Stopmutter AU M12	VI.DADOAUM12	8
20	Unterlegscheibe M12	VI.RONPIAM12	16
21	Schraube 12X80 tagliate 65	VI.TE12X80PF	4
22	Stopmutter AU M14	VI.DADOAUM14	2
23	Unterlegscheibe M14	VI.RONPIAM14	2

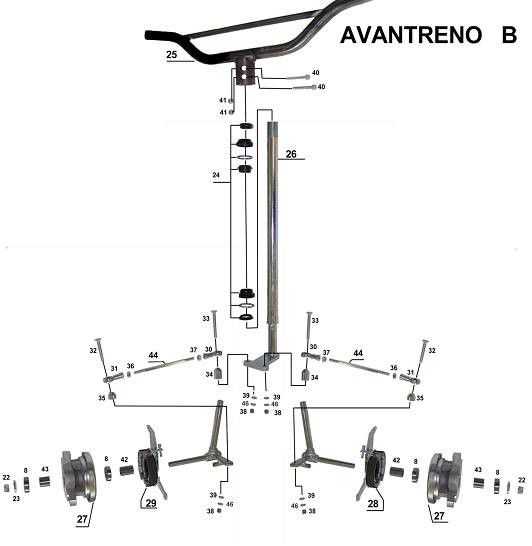

Lenkung

Bild Nr.	Teilebezeichnung	Ersatzteil Nr.	Anz.
8	Lager 6202 2RS	ACC027,001	4
22	Stopmutter AU M14	VI.DADOAUM14	2
23	Unterlegscheibe M14	VI.RONPIAM14	2
24	Lenkkopflagerset	ACC057,001	1
25	Lenker	FE005,003	1
26	Lenkrohr	FE005,016	1
27	Radnabe mit Bremstrommel	ASS001,001	2
28	Bremsankerplatte komplett rechts	ACC022,002	1
29	Bremsankerplatte komplett links	ACC022,003	1
30	Spurstangenkopf links	ACC046,002	2
31	Spurstangenkopf rechts	ACC046,001	2
32	Schraube TSPCE 8X50	VI.TSPCE8X50	2
33	Schraube TSPCE 8X65	VI.TSPCE8X65	2
34	Distanzhülse 20X8XL27 SV. 40°	ACC038,005	2
35	Distanzhülse 20X8XL15 SV.40°	ACC038,006	2
36	Mutter M8	VI.DADOM8	2
37	Mutter M8 Linksgewinde	VI.DADOM8SX	2
38	Stopmutter M8 AU	VI.DADOAUM8	4
39	Unterlegscheibe M8	VI.RONPIAM8	4
40	Imbus Schraube TCCE 6X40	VI.TCCE6X40	2
41	Stopmutter M6 AU	VI.DADOAUM6	2
42	Distanzhülse 22X15,5XL30.1	ACC038,007	2
43	Distanzhülse 22X15,5XL23,1	ACC038,008	2
44	Spurstange	ACC038,009	2
46	Federring M8	VI.RONGROWM8	4

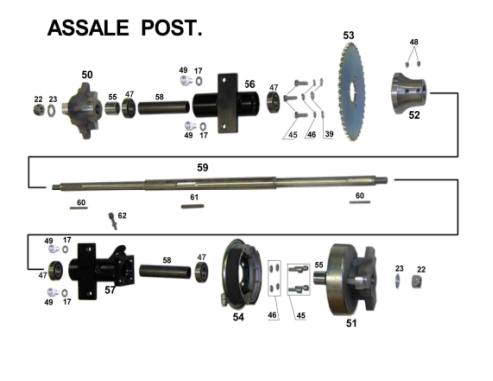

Hinterachse

Bild Nr.	Teilebezeichnung	Ersatzteil Nr.	Anz.
17	Unterlegscheibe M10	VI.RONPIAM10	4
22	Stopmutter AU M14	VI.DADOAUM14	2
23	Unterlegscheibe M14	VI.RONPIAM14	2
39	Unterlegscheibe M8	VI.RONPIAM8	4
45	Imbusschraube TCCE 8X16	VI.TCCE8X16	7
46	Federring M8	VI.RONGROWM8	4
47	Lager 6004 2RS	ACC027,002	4
48	Madenschraube 8X10	VI.GRANO8X10	2
49	Imbusschraube TCCE 10X20	VI.TCCE10X20	4
50	Radnabe links	ASS001,002	1
51	Radnabe rechts mit Bremstrommel	ASS001,003	1
52	Kettenradaufnahme	ASS001,004	1
53	Kettenrad Z44	ACC029,003	1
54	Bremse hinten komplett GRIMECA	ACC018,002	1
55	Distanzhülse 27 X 21 X L23,1	ACC038,011	2
56	Lagerbock Hinterachse links	FE005,015	1
57	Lagerbock Hinterachse rechts	FE005,014	1
58	Distanzhülse 27 X 21 X L106,7	FE006,001	2
59	Hinterachse D25	ACC038,010	1
60	Nutkeil 5X5X40	ACC046,005	2
61	Nutkeil 8X7X50	ACC046,006	1
62	Einstellschraube Bremszug hinten ESAG M6	ACC021,010	1

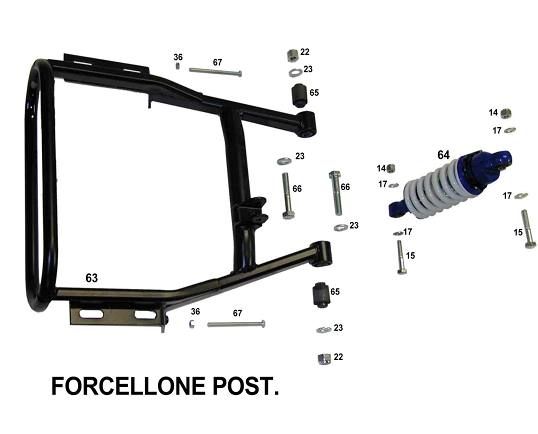

Hinterachsschwinge

Bild Nr.	Teilebezeichnung	Ersatzteil Nr.	Anz.
14	Mutter AU M10	VI.DADOAUM10	2
15	Schraube TE 10X50 PF	VI.TE10X50PF	2
17	Unterlegscheibe M10	VI.RONPIAM10	4
22	Stopmutter AU M14	VI.DADOAUM14	2
23	Unterlegscheibe M14	VI.RONPIAM14	2
36	Mutter M8	VI.DADOM8	2
63	Hinterradschwinge	FE005,004	1
64	Federbein hinten	ACC030,002	1
65	SILENT-BLOCK	ACC030,003	2
66	Schraube TE 14X70 PF	VI.TE14X70PF	2
67	Schraube TE 8X100	VI.TE8X100	2
68	Kette	ACC026,004	1
69	Kettenschloß	ACC026,005	1
70	Kettenausgleichsspanner	ACC033,001	1
71	Feder	ACC033,002	1

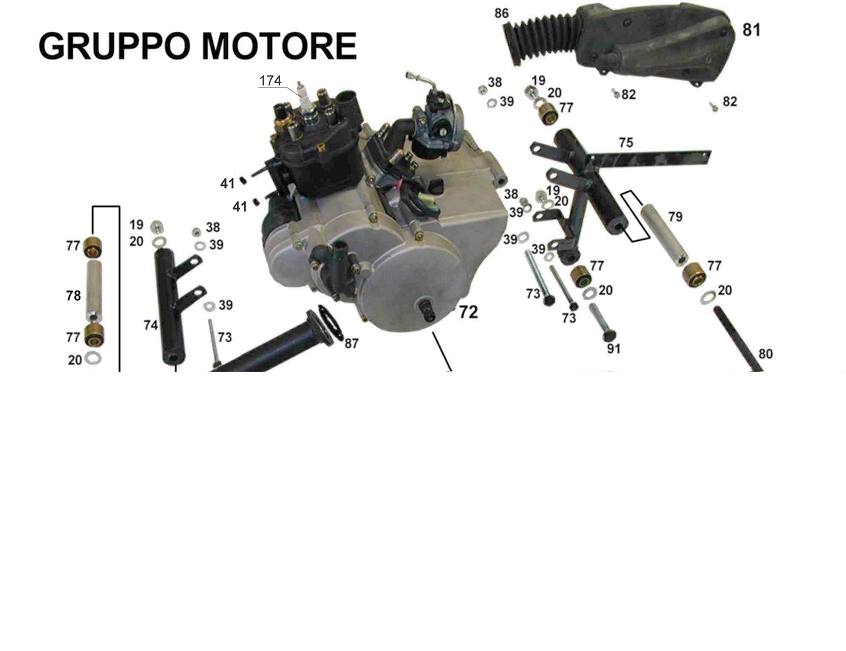

Motorkonsole

Bild Nr.	Teilebezeichnung	Ersatzteil Nr.	Anz.
19	Stopmutter AU M12	VI.DADOAUM12	3
20	Unterlegscheibe M12	VI.RONPIAM12	6
38	Stopmutter M8 AU	DADOAUM8	3
39	Unterlegscheibe M8	VI.RONPIAM8	6
41	Stopmutter(Auspuff) M6 AU	VI.DADOAUM6	3
48	Madenschraube 8X10	VI.GRANO8X10	1
72	MORINI APM Motor komplett	ACC010,003	1
73	Schraube TE 8X80	VI.TE8X80	3
74	Motorlagerträger vorne	FE005,012	1
75	Motorlagerträger hinten	FE005,013	1
76	Schraube TE 12X240 PF	VI.TE12X240PF	1
77	Lagerblock SH47	ACC054,001	5
78	Distanzhülse 20X12XL160	FE006,002	1
79	Distanzhülse 20X12XL155	FE006,003	1
80	Schraube TE 12X300 PF tagliata286	VI.TE12X300PF	1
81	Luftfilter komplett	ACC010,005	1
82	Schraube TCCE 6X16	VI.TCCE6X16	2
83	Schraube TE 6X16	VI.TE6X16	1
84	SILENTBLOCK 20X25 MAS-FEMM-	ACC054,003	1
85	Auspuffanlage mit ungeregeltem Katalysator	ACC048,001	1
86	Schelle	ACC045,002	1
87	Auspuffdichtung		1
88	Federscheibe 6X24	ACC003,017	2
177	Kickstarthebel		1
90	Hülse Kickstarter	ACC038,012	1
91	Schraube TE 12X60	VI.TE12X60	1
92	Unterlegscheibe M6	VI.RONPIAM6	1
174	Zündkerze NGK BPRH6	ACC041,005	1

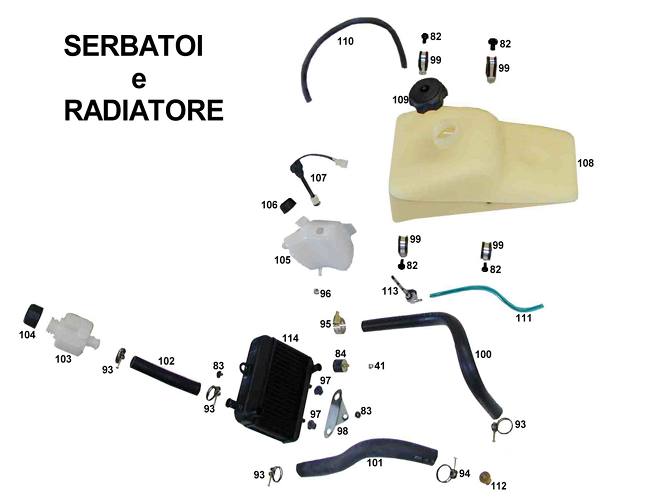

Behälter und Kühler

Bild Nr.	Teilebezeichnung	Ersatzteil Nr.	Anz.
41	Stopmutter M6 AU	VI.DADOAUM6	1
82	Schraube TCCE 6X16	VI.TCCE6X16	4
83	Schraube TE 6X16	VI.TE6X16	2
84	SILENTBLOCK 20X25 MAS-FEMM-	ACC054,003	1
93	Schlauchschelle HLS / B 23,5-27	ACC003,009	4
94	Schlauchschelle HLS / B 27-32	ACC003,010	1
95	Schlauchschelle SX14 18-28	ACC003,008	1
96	Schlauchschelle 5 / 7-11	ACC003,011	1
97	Gummiführung	ACC040,001	2
98	Kühlerhalter	FE003,011	1
99	Lagerschelle d25	ACC003,012	4
100	Kühlerschlauch oben 19X26X L500	ACC003,014	1
101	Kühlerschlauch unten 22X30X L350	ACC003,015	1
102	Kühlerschlach Behälter 19X26X L150	ACC003,014	1
103	Ausgleichsbehälter	ACC043,002	1
104	Deckel Ausgleichsbehälter	ACC043,003	1
105	Gemischoeltank	ACC037,001	1
106	Deckel Gemischoeltank	ACC035,001	1
107	Warnsensor Zweitaktoel	ACC036,001	1
108	Kraftstoffbehälter	ACC031,001	1
109	Deckel Kraftstoffbehälter	ACC031,002	1
110	Tankentlüftungsschlauch	ACC033,003	1
111	Benzinschlauch	ACC045,001	1
112	Thermostatventil		1
113	Benzinhahn	ACC050,001	1
114	Kühler	ACC043,001	1

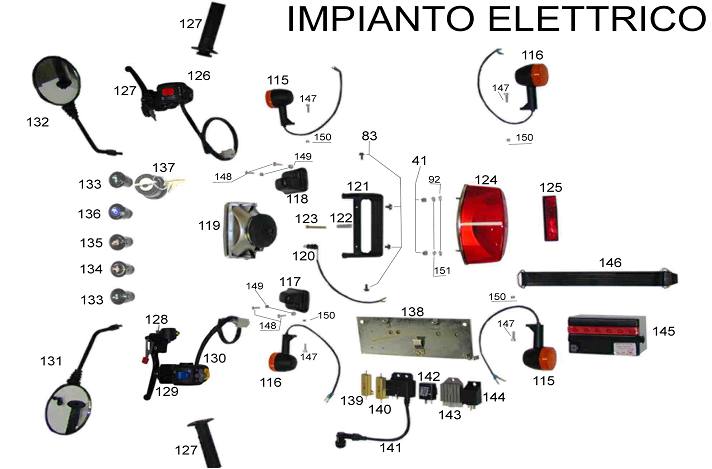

elektrische Anlage

Bild Nr.	Teilebezeichnung	ET Nummer	Anz.
41	Mutter M6 AU	VI.DADOAUM6	2
83	SchraubeTE 6X16	VI.TE6X16	4
92	Unterlegscheibe M6	VI.RONPIAM6	2
115	Blinker VR+HL	ACC034,003	2
116	Blinker VL+HR	ACC034,004	2
117	Blinkerkonsole Links	ABS,0177	1
118	Blinkerkonsole rechts	ABS,0178	1
119	Scheinwerfereinsatz H4	ACC034,006	1
120	Standlichtbirne 3W-12V	ACC034,009	1
121	Lampenträger IN ABS	ABS,0179	1
122	Feder	ACC003,016	1

123	Einstellschraube Scheinwerfer 6X45	VI.TCB+6X45	1
124	Rücklampe Komplett	ACC034,001	1
125	Reflektor hinten rot	ACC034,005	1
126	Schaltereinheit rechts	ACC025,005	1
127	Gasgriff(Griffgummiset)	ACC025,004	1
128	Bremsgriff links	ACC025,007	1
129	Träger Schaltereinheit links	ACC025,006	1
130	Schaltereinheit links	ACC025,008	1
131	Spiegel links	ACC044,001	1
132	Spiegel rechts	ACC044,002	1
133	Kontrolleuchte Blinker grün	ACC047,002	2
134	kontrolleuchte Wasser rot	ACC047,003	1
135	Kontrolleuchte Gemischoel rot	ACC047,004	1
136	Kontrolleuchte Fernlicht blau	ACC047,001	1
137	Zündschloß komplett	ACC053,002	1
138	Trägerplatte für Elektrikbauteile	FE006,004	1

139	Heißwiederstand 22 Ohm		1
140	Heißwiederstand 10 Ohm		1
141	Zündsteuergerät	141065 Morini	1
142	Blinkrelais	ACC041,003	1
143	Lichtmaschienenregler	ACC010,004	1
144	Starterrelais	ACC041,002	1
145	Batterie	ACC041,001	1

146	Batteriehaltegummi	ACC009,004	1
147	Imbusschraube CCE 5X16	VI.TCCE5X16	4
148	Schraube TC BOMBATA 4X16	VI.TCBL+4X16	4
149	Stopmutter M4 AU	VI.DADOAUM4	4

150	Stopmutter M5 AU	VI.DADOAUM5	4
151	Federring M6	VI.RONGROWM6	2

152	Kabelbaum komplett	ACC053,001	1
153	Hupe	ACC034,002	1
	Anlasser/Starter	200050	1

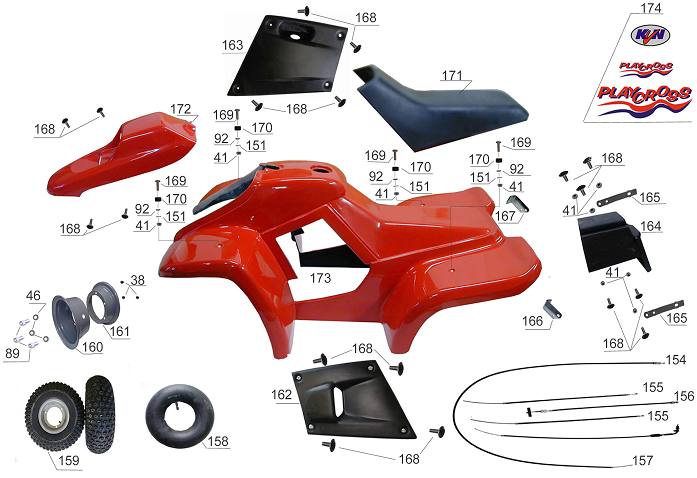

Karosserie

Bild Nr.	Teilebezeichnung	ET Nummer	Anz.
38	Stopmutter M8 AU	DADOAUM8	3
46	Federscheibe M8	VI.RONGROWM8	4
41	Mutter M6 AU	VI.DADOAUM6	12
89	Schraube TCCE 8X20	VI.TCCE8X20	3
92	Unterlegscheibe M6	VI.RONPIAM6	4
151	Federscheibe M6	VI.RONGROWM6	4
154	Bremszug hinten	ACC021,008	1
155	Bremszug Rad vorne unten	ACC021,004	2
156	Bremszug vorne oben	ACC021,003	1
157	Gaszug	ACC021,007	1
158	Schlauch 145/70 - 6	ACC058,001	4
159	Reifen 145/70 -6	ACC058,002	4
160	Felge V+H (R+L) außen(Ventil)	ACC016,006	4
161	Felge V+H (R+L) innen	ACC016,007	4
162	Seitenverkleidung links	ABS,0171	1
163	Seitenverkleidung rechts	ABS,0172	1
164	Werkzeugfach komplett	ABS,0170	1
165	Gummi werkzeugfach	ACC055,001	2
166	Blinkerhalter links	FE003,013	1
167	Blinkerhalter rechts	FE003,012	1
168	Schraube	VI.TCBL+6X20	18
169	Schraube	VI.TCBL+6X30	4
170	Lagergummi 8X17 LUNG 20	ACC003,013	4
171	Sitzbank Schwarz	ACC012,010	1
172	Lampenmaske	VTR,0266	1
173	GFK Karosserie	VTR,0265	1
174	Aufkleberset	ACC059,006	1
	Reifen + Felge groß	Route grosse	4
